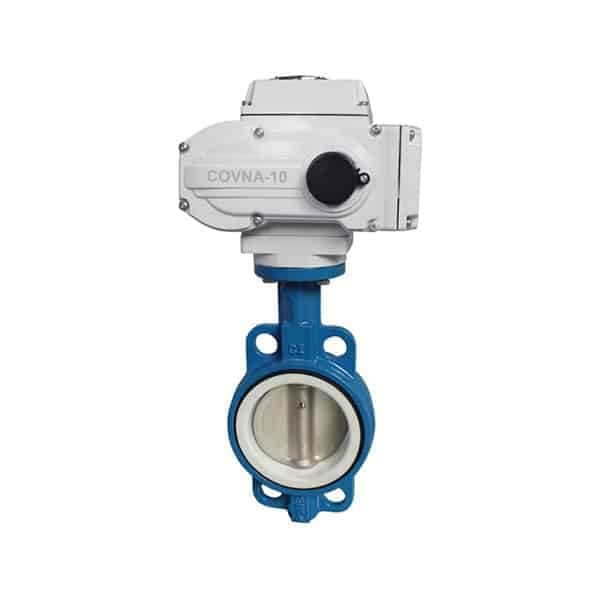

Van Bướm Điện Từ .

Van bướm điện từ hay có tên gọi khác là van bướm điều khiện điện là loại van bướm điều khiển điện được điều khiển đóng mở tự động bằng một bộ mô tơ điện lắp trên thân van, giúp phần cánh bướm dễ dàng đóng mở giúp các lưu chất đi qua hoặc ngăn chúng lại. Van bướm điện từ sử dụng bộ điện 24V, 220V với phần thân van được làm từ các chất liệu như thân van cánh inox, toàn thân inox, nhựa,… làm việc phù hợp với nhiều hệ thống lưu chất nước, khí hơi, dung dịch,… và giúp người vận hành dễ dàng đóng mở van mà không tốn sức như các loại van cơ. Sau đây hãy cùng chúng tôi tìm hiểu về thông số, câu tạo cũng như ứng dụng của nó nhé.

Thông số kỹ thuật van bướm điện từ.

-Kích cỡ van: DN40 – DN1000

-Chất liệu: inox, gang, nhựa, thép…

-Gioăng kín: cao su EPDM, PTFE, teflon….

-Kiểu lắp: wafer, lug, 2 mặt bích…

-Kiểu kết nối: JIS, BS, ANSI, PN16…

-Áp lực làm việc: PN10, PN16, PN25, PN40

-Nhiệt độ làm việc: 300 độ C

-Môi trường làm việc: nước sạch, nước thải, nước nóng, dung dịch, hóa chất, khí nén, hơi nóng,….

-Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc, Nhật Bản, Châu âu,…

Cấu tạo van bướm điện từ.

-Thân van bướm làm bằng inox, gang, thép, nhựa với các kiểu lắp bích, wafer, lug,…

-Đĩa van bướm được làm inox, thép, nhựa, gang,… dùng để cho hoặc chặn các dòng chảy không cho đi qua hệ thống đường ống.

-Trục, ty dùng để kết nối phần cánh bướm với bộ điều khiển giúp phần cánh bướm có thể đóng mở nhờ tác động của bộ điện

-Gioăng làm kín giúp các lưu chất không bị rò rỉ ra bên ngoài

-Bộ điện từ, bộ điều khiển điện có cấu tạo gồm các bảng mạch, mô tơ, các dây nối, bánh răng,… sử dụng nguồn điện áp 24V, 220V,… với 2 kiểu đóng mở chính là on/off, tuyến tính.

-Các bộ phận kết nối khác như bulong, đai ốc để kêt nối va.

>>>>>>  Xem thêm  Van Điện Từ Phi 42

Ưu điểm van bướm điều khiển điện.

-Van bướm điều khiển điện có thiết kế đơn giản, giá thành sản phẩm rẻ, tính ứng dụng thực tiễn cao.

-Có thể sử dụng sản phẩm dễ dàng đóng mở được bùn, xi măng và các lưu chất dạng rắn, dạng hạt khác.

-Trọng lượng van bướm khá nhẹ hơn các dòng van cổng, van bi, van cầu khác trên thị trường.

-Sản phẩm dễ dàng thay thế, bảo dưỡng và sửa chữa khi có sự cố xuất hiện.

-Bề ngang của van bướm khá ngắn nên cũng chiếm ít diện tích trong đường ống khi lắp đặt.

-Van bướm điều khiển điện có nhiều dạng kích thước khác nhau nhằm mang đến đa dạng sự lựa chọn cho người sử dụng.

-Tín hiệu đường truyền trong quá trình vận hành van đảm bảo nhanh, chính xác, hiệu quả.

-Thiết kế van có bộ điều khiển điện chống sai lệch tối ưu nhất.

-Momen xoắn và lực đẩy trong hệ thống gần như không đổi để có thể khắc phục được lực không cân bằng

Phân loại van bướm điện từ.

Phân loại theo chất liệu.

-Van bướm điện inox.

-Van bướm điện gang.

-Van bướm điện từ thân gang cánh inox.

-Van bướm điện nhựa.

-Van bướm điện thép.

-Van bướm điện vi sinh.

Phân loại theo điện áp.

-Van bướm điện 24V.

-Van bướm điện 110V.

-Van bướm điện 220V.

-Van bướm điện 380V.

Nguyên lý hoạt động.

Chu trình mở van.

-Lúc này van đang trong trạng thái đóng. Cấp nguồn điện đến cổng cấp điện mở được quy định trên bảng mạch bộ điều khiển điện(Lưu ý, cần cấp nguồn điện có điện áp phù hợp). Khi đó, mô tơ điện vận hành, truyền động đến ty van – đĩa van bướm qua hệ thống bánh răng, khiến ty van – đĩa van xoay 90 độ, cho phép lưu chất đi qua. Bộ phận giám sát hành trình sẽ đo đủ hành trình để đĩa van xoay đủ 90 và ngắt điện khi van hoàn thành chu trình đó. Đĩa van được giữ ở vị trí mở van cho đến khi cấp điện thực hiện chu trình đóng van.

Chu trình đóng van.

-Lúc này van đang trong trạng thái mở. Cấp nguồn điện đến cổng cấp điện đóng được quy định trên bảng mạch. Khi đó đĩa van được điều khiển xoay 90 độ để ngăn dòng chảy lưu chất lại. Đồng thời, bộ giám sát hành trình sẽ vận hành, và ngắt điện cấp vào khi đĩa van xoay đủ 90 độ. Đĩa van được giữ ở vị trí đóng đến khi cấp điện thực hiện chu trình mở van.

Lợi ích khi sử dụng van bướm điện.

-Van bướm điện từ cho phép điều khiển lưu lượng dòng chảy với độ chính xác cao, giúp đáp ứng các yêu cầu cụ thể của ứng dụng.

-Chúng thường có tuổi thọ dài và ít hỏng hóc, giúp giảm thiểu thời gian và tiền bạc dành cho bảo trì.

-Van bướm điện từ có thể kết hợp với hệ thống điều khiển tự động, tự động hóa quá trình điều khiển dòng chảy.

Chúng giúp giảm nguy cơ tiếp xúc với các chất lỏng và khí nguy hiểm.

Ứng dụng.

-Ứng dụng trong các hệ thống cấp, thoát nước nhà máy sản xuất: dệt may, sản xuất kim khí, sản xuất thực phẩm

-Ứng dụng trong các hệ thống cấp nguyên – nhiên liệu: cấp khí nén, cấp xăng dầu, cấp nguyên liệu hóa chất,…

-Ứng dụng trong các hệ thống dẫn truyền trong dây truyền sản xuất: Đồ uống đóng chai, hóa chất – dược phẩm, xi măng,…

-Ứng dụng trong các hệ thống thủy lợi cấp nước cho cây trồng, ao cá, hồ tôm,…

-Ứng dụng trong hệ thống lưu trữ, vận chuyển thức ăn chăn nuôi, phân bón

-Ứng dụng trong hệ thống xử lý chất thải nông nghiệp

-Ứng dụng trong các hệ thống cấp – thoát nước sinh hoạt khu vực dân sinh

-Ứng dụng trong các hệ thống bể bơi, công viên nước,…

-Ứng dụng trong hệ thống PCCC tòa nhà dân sinh

Báo giá van bướm điện từ giá rẻ tạo eriko?

Cơ Điện Lạnh Eriko chúng tôi là 1 trong những nhà thầu công ty nhập khẩu Van Công Nghiệp, gồm các sản phẩm như van cổng, van an toàn, van xả khí, van 1 chiều, van bướm… Sản phẩm van bướm điện từ của chúng tôi luôn nhận được sự đánh giá cao, xuất hiện trong nhiều dự án, hệ thống lớn… Khi mua van bướm điều khiển điện ở chúng tôi, quý khách hàng luôn được đảm bảo.

-Thời gian bảo hành 12 tháng theo chính sách nhà sản xuất.

-Miễn phí vận chuyển trong vòng 20 km nội thành Hà Nội, hỗ trợ giao hàng toàn quốc.

-Công ty sẽ ưu đãi chiết khấu trên giá bán cho các cửa hàng, đại lý và đối tác lấy số lượng nhiều.

-Qúy khách hàng chuyển khoản vào tk cty, công ty sẽ giao hàng tận nơi cho quý khách hàng.

-Qúy khách hàng đến tận văn phòng cty lấy hàng.

Mọi chi tiết thắc mắc về sản phẩm hoặc tư vấn báo giá van bướm điện từ vui lòng liên hệ tới:
